比例阀液压工作原理图pdf2026-06-02 05:24:51

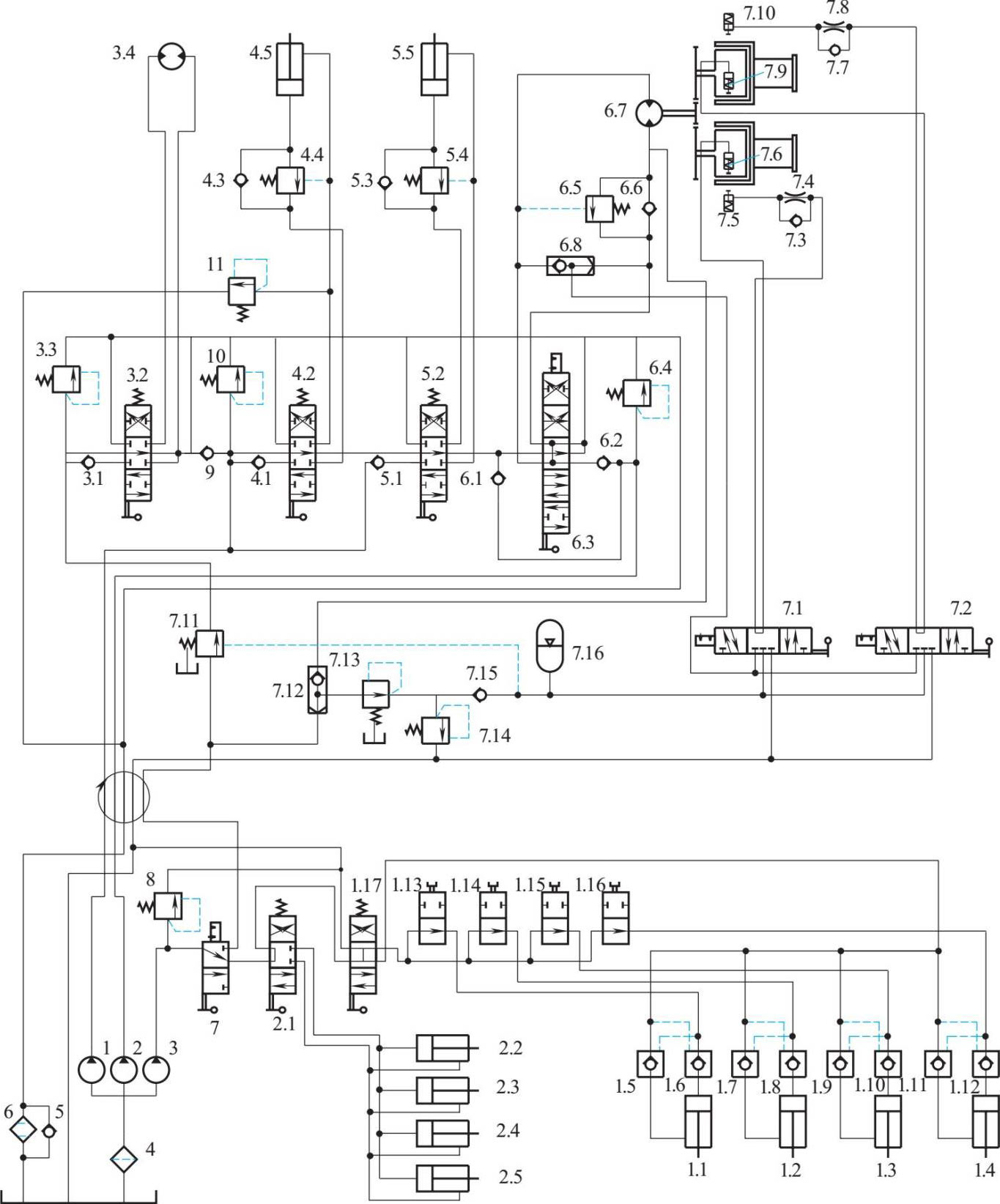

比例阀液压工作原理图(总 1 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除 负荷传感式比例多路阀液压工作原理图 说明： 液压油从P点进入，沿实线上行。 竖线上的阀是一个减压阀，给后面的换向联提供控制油。 减压阀后面横着的是减压阀的溢流阀，起保护作用。 减压阀下面那个是卸荷阀，这个阀两端受P 口压力和负荷传感压力的联合控 制，当后面的换向联的阀芯全部处于中位时，负荷传感的压力是零，这个阀就 会在P 口压力作用下打开，油泵来的液压油直接返回油箱。这个阀的开口大小 是随着负载压力变化的，可以调节返回
