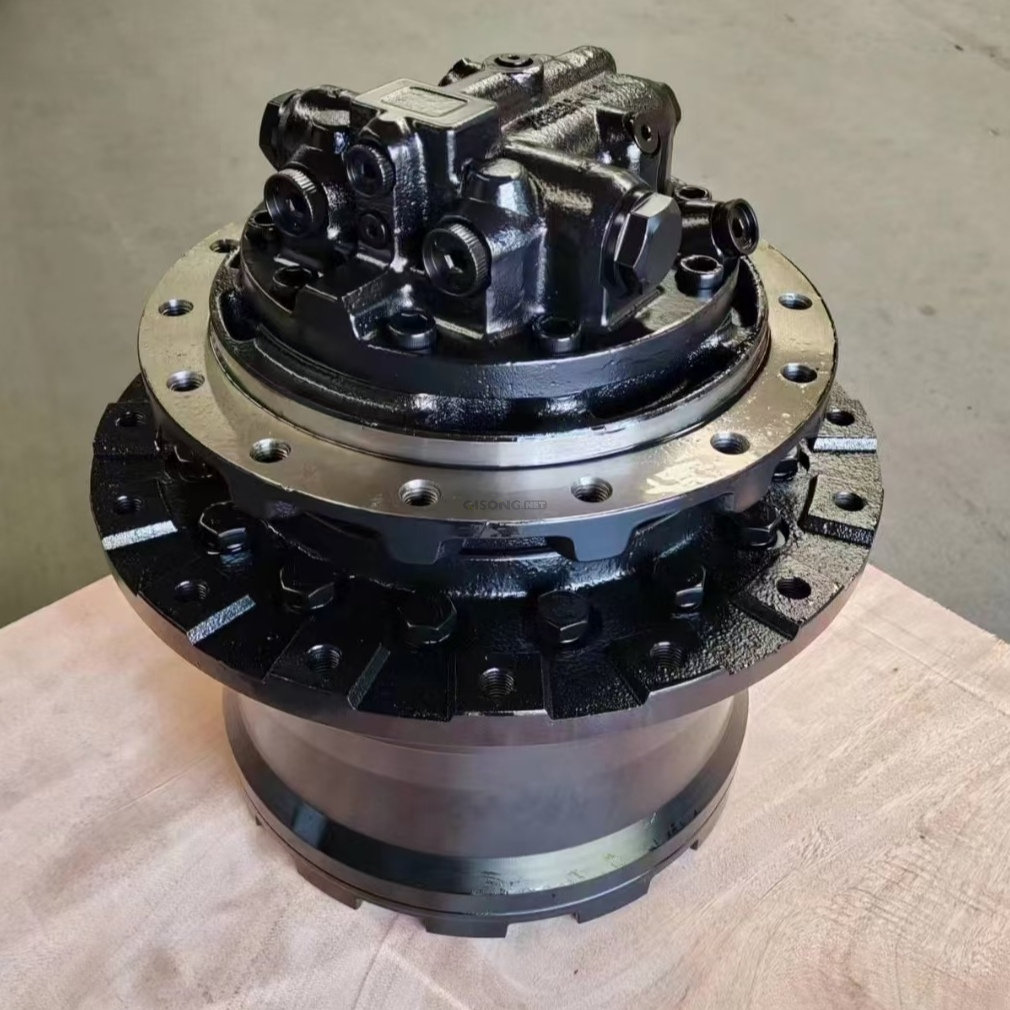

一种挖掘机行走马达总成2026-07-10 21:29:33
(73)专利权人江门市力霸机械有限公司地址529100广东省江门市新会区会城天禄村13号地(土名现龙围)-6厂房
(74)专利代理机构江门市博盈知识产权代理事务所(普通合伙)44577专利代理师叶晶
本实用新型涉及挖掘机技术领域,具体为一种挖掘机行走马达总成,包括壳体,所述壳体的表面固定有法兰盘,且法兰盘的表面设置有液压组件,并且液压组件的表面固定有接头阀,所述壳体的内部转动连接有转轴,且转轴的一端延伸至壳体的外侧,并且转轴与液压组件相互配合,所述接头阀的表面固定有注油管,且注油管的表面螺纹套设有封堵盖,所述法兰盘的表面设置有定位机构,且定位机构由吸附组件与定位组件组成,所述注油管的内部设置有密封机构,且密封机构由弹性部件与密封垫组成。本实用新型不仅提高了马达总成使用时的便利程度,而且避免了马达总成注油时因发生漏气的现象。
1.一种挖掘机行走马达总成,包括壳体(1),其特征在于,所述壳体(1)的表面固定有法兰盘(101),且法兰盘(101)的表面设置有液压组件(102),并且液压组件(102)的表面固定有接头阀(103),所述壳体(1)的内部转动连接有转轴(104),且转轴(104)的一端延伸至壳体(1)的外侧,并且转轴(104)与液压组件(102)相互配合,所述接头阀(103)的表面固定有注油管(106),且注油管(106)的表面螺纹套设有封堵盖(105),所述法兰盘(101)的表面设置有定位机构(2),且定位机构(2)由吸附组件(201)与定位组件(202)组成,所述注油管
(106)的内部设置有密封机构(3),且密封机构(3)由弹性部件(301)与密封垫(302)组成,所述弹性部件(301)的内部设置有弹性垫(3011)、连接圈(3012)和伸展弹簧(3013),所述注油管(106)的内壁固定有弹性垫(3011),且弹性垫(3011)的内壁皆固定有等间距的伸展弹簧
(3013),并且伸展弹簧(3013)的一端固定有连接圈(3012),所述注油管(106)的内部设置有密封垫(302),且密封垫(302)的表面分别与弹性垫(3011)和连接圈(3012)的表面相固定连接。
2.根据权利要求1所述的一种挖掘机行走马达总成,其特征在于,所述吸附组件(201)的内部包括有收容槽(2011)和磁铁(2012),所述法兰盘(101)表面的两侧皆开设有收容槽
3.根据权利要求1所述的一种挖掘机行走马达总成,其特征在于,所述定位组件(202)由定位插柱(2021)与定位插柱(2021)组成,所述法兰盘(101)底部的两侧皆固定有定位插柱(2021),且定位插柱(2021)的表面固定有凸块(2022)。
[0001]本实用新型涉及挖掘机技术领域,具体为一种挖掘机行走马达总成。
[0002]挖掘机属于履带式工程机械,挖掘机在行走时需要通过行走马达总成进行驱动,而一般的履带式行走马达总成为液压式行走马达,液压行走马达是液压系统的一种执行元件,直接与车轮或履带驱动轮相连接,通过将液压泵提供的液体压力能转变为其输出轴的机械能,产生轴向力和径向力,从而驱动车轮转向。
[0003]马达总成在安装时需要将法兰盘表面的安装孔与安装处的通孔一一对应连接,因此,需一手旋转螺钉,一手固定住法兰盘,避免法兰盘移位,较为繁琐,从而影响了马达总成使用时的便利程度,马达总成一般是通过液压泵向注油口内注油,将液体压力能转变为其输出轴的机械能,产生轴向力和径向力,从而驱动车轮转向,因此需要注油口与液压泵管道之间密封,防止泄压,而由于注油口与液压泵管道的大小不一,从而容易导致马达总成注油时发生漏气的现象。
[0004]本实用新型的目的在于提供一种挖掘机行走马达总成,以解决上述背景技术中提出马达总成使用时的便利程度低,以及容易导致马达总成注油时发生漏气的现象的问题。
[0005]为实现上述目的,本实用新型提供如下技术方案,一种挖掘机行走马达总成,包括壳体,所述壳体的表面固定有法兰盘,且法兰盘的表面设置有液压组件,并且液压组件的表面固定有接头阀,所述壳体的内部转动连接有转轴,且转轴的一端延伸至壳体的外侧,并且转轴与液压组件相互配合,所述接头阀的表面固定有注油管,且注油管的表面螺纹套设有封堵盖,所述法兰盘的表面设置有定位机构,且定位机构由吸附组件与定位组件组成,所述注油管的内部设置有密封机构,且密封机构由弹性部件与密封垫组成,所述弹性部件的内部设置有弹性垫、连接圈和伸展弹簧,所述注油管的内壁固定有弹性垫,且弹性垫的内壁皆固定有等间距的伸展弹簧,并且伸展弹簧的一端固定有连接圈,所述注油管的内部设置有密封垫,且密封垫的表面分别与弹性垫和连接圈的表面相固定连接。
[0006]优选的,所述吸附组件的内部包括有收容槽和磁铁,所述法兰盘表面的两侧皆开设有收容槽,且收容槽的内部固定有磁铁。
[0007]优选的,所述定位组件由定位插柱与定位插柱组成,所述法兰盘底部的两侧皆固定有定位插柱,且定位插柱的表面固定有凸块。
[0008]与现有技术相比,本实用新型的有益效果是,该挖掘机行走马达总成不仅提高了马达总成使用时的便利程度,而且避免了马达总成注油时因发生漏气的现象,
[0009]1、通过设置有定位机构,将马达总成放至挖掘机履带的一侧,使法兰盘正对安装处,随后将定位插柱插入安装处相对应的定位孔内,并在定位组件的作用下,增加定位插柱与定位孔之间的摩擦力,对法兰盘进行定位固定,同时由于安装处多为含铁材质,在磁铁与
安装处的磁吸作用下,对法兰盘进一步地固定,随后再通过螺钉对法兰盘进行紧固,实现了马达总成的定位安装功能,从而提高了马达总成使用时的便利程度,
[0010]2、通过设置有密封机构,旋转封堵盖,将封堵盖拿离注油管,再将液压泵管道插入注油管的内部,此时伸展弹簧对连接圈产生推力,使连接圈带动密封垫与管道紧贴,避免漏气,实现了马达总成的密封注油功能,从而避免了马达总成注油时因发生漏气的现象。
106、注油管,2、定位机构,201、吸附组件,2011、收容槽,2012、磁铁,202、定位组件,2021、定位插柱,2022、凸块,3、密封机构,301、弹性部件,3011、弹性垫,3012、连接圈,3013、伸展弹簧,302、密封垫。
[0016] 下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,此外,术语“第一”、“第二”、“第三”“上、下、左、右”等仅用于描述目的,而不能理解为指示或暗示相对重要性。同时,在本实用新型的描述中,除非另有明确的规定和限定,术语“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接,可以是机械连接,也可以是电性连接,可以是直接相连,也可以通过中间媒介间接相连,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
[0017] 本实用新型提供的一种挖掘机行走马达总成的结构如图1和图2所示,包括壳体1 ,壳体1的表面固定有法兰盘101,且法兰盘101的表面设置有液压组件102,并且液压组件102的表面固定有接头阀103,壳体1的内部转动连接有转轴104,且转轴104的一端延伸至壳体1的外侧,并且转轴104与液压组件102相互配合,接头阀103的表面固定有注油管106,且注油管106的表面螺纹套设有封堵盖105。
[0018] 进一步地,如图3所示,法兰盘101的表面设置有定位机构2,且定位机构2由吸附组件201与定位组件202组成,吸附组件201的内部包括有收容槽2011和磁铁2012,法兰盘101表面的两侧皆开设有收容槽2011,且收容槽2011的内部固定有磁铁2012,定位组件202由定位插柱2021与定位插柱2021组成,法兰盘101底部的两侧皆固定有定位插柱2021,且定位插柱2021的表面固定有凸块2022。
[0019] 使用时,将马达总成放至挖掘机履带的一侧,使法兰盘101正对安装处,随后将定位插柱2021插入安装处相对应的定位孔内,并在定位组件202的作用下,增加定位插柱2021与定位孔之间的摩擦力,对法兰盘101进行定位固定,同时由于安装处多为含铁材质,在磁铁2012与安装处的磁吸作用下,对法兰盘101进一步地固定,随后再通过螺钉对法兰盘101
[0020] 进一步地,如图4所示,注油管106的内部设置有密封机构3,且密封机构3由弹性部件301与密封垫302组成,弹性部件301的内部设置有弹性垫3011、连接圈3012和伸展弹簧
3013,注油管106的内壁固定有弹性垫3011,且弹性垫3011的内壁皆固定有等间距的伸展弹簧3013,并且伸展弹簧3013的一端固定有连接圈3012,注油管106的内部设置有密封垫302,且密封垫302的表面分别与弹性垫3011和连接圈3012的表面相固定连接。
[0021] 使用时,旋转封堵盖105,将封堵盖105拿离注油管106,再将液压泵管道插入注油管106的内部,此时伸展弹簧3013对连接圈3012产生推力,使连接圈3012带动密封垫302与管道紧贴,避免漏气,以实现马达总成的密封注油功能。
[0022] 工作原理,使用时,首先将马达总成放至挖掘机履带的一侧,使法兰盘101正对安装处,随后将定位插柱2021插入安装处相对应的定位孔内,并在定位组件202的作用下,增加定位插柱2021与定位孔之间的摩擦力,对法兰盘101进行定位固定,同时由于安装处多为含铁材质,在磁铁2012与安装处的磁吸作用下,对法兰盘101进一步地固定,随后再通过螺钉对法兰盘101进行紧固,以实现马达总成的定位安装功能,从而提高了马达总成使用时的便利程度。
[0023] 随后旋转封堵盖105,将封堵盖105拿离注油管106,再将液压泵管道插入注油管106的内部,此时伸展弹簧3013对连接圈3012产生推力,使连接圈3012带动密封垫302与管道紧贴,避免漏气,以实现马达总成的密封注油功能,从而避免了马达总成注油时因发生漏气的现象,随后通过将液压泵提供的液体压力能转变为转轴104的机械能,产生轴向力和径向力,从而驱动转轴104转向,带动挖掘机行走,最终完成马达总成的使用工作。
[0024] 对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
