挖掘机全功率控制系统原理框图2026-07-05 19:37:53

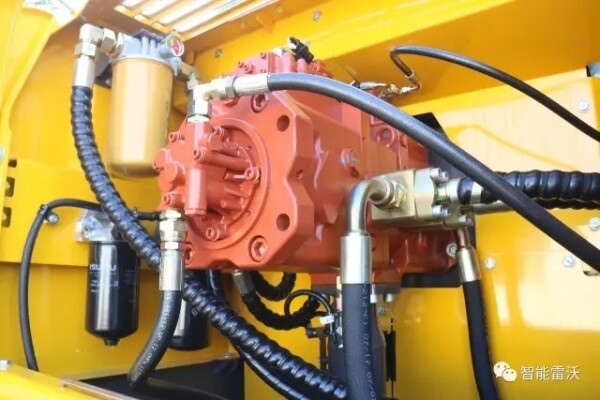

挖掘机全功率控制系统在控制器内 , 已经把发动机特性曲线输入到电脑板内部存贮器中。这条曲线就是发动机油门开度与发动机对应的理论转速之间的关系曲线 , 而发动机转速传感器能够测出发动机实际的转速。当操作人员给定了发动机的工作模式后, 也就相应给定了发动机的工作转速, 通过电脑板把一个相应的电信号送给油门控制电机 , 使油门达到一定的开度, 同时电脑板也输出一个信号控制比例电磁阀；当挖掘机开始工作后 ,控制器对发动机转速进行实时采样 , 得到发动机的实际转速 , 功率控制过程简介油转速传感器泵发动机执行器控制阀传感器模拟量和开关量显示其它油路手...
挖掘机全功率控制系统在控制器内 , 已经把发动机特性曲线输入到电脑板内部存贮器中。这条曲线就是发动机油门开度与发动机对应的理论转速之间的关系曲线 , 而发动机转速传感器能够测出发动机实际的转速。当操作人员给定了发动机的工作模式后, 也就相应给定了发动机的工作转速, 通过电脑板把一个相应的电信号送给油门控制电机 , 使油门达到一定的开度, 同时电脑板也输出一个信号控制比例电磁阀；当挖掘机开始工作后 ,控制器对发动机转速进行实时采样 , 得到发动机的实际转速 ,功率控制过程简介油转速传感器泵发动机执行器控制阀传感器模拟量和开关量显示其它油路手柄控 制反控制馈电脑板油门拨盘控 制 过 程 图其它传感器经电脑板CPU单元对发动机理论转速和实际转速进行对比 ,如果理论转速比实际转速小 , 说明发动机负荷小 , 也就是说外负荷小, 这时可以加快速度工作 , 也就是需要增大油泵排量。此时, 控制器就会增大控制比例电磁阀的电流来增大油泵的排量 ；反之, 如果理论转速比实际转速大 , 说明发动机负荷大, 亦即外负荷大, 这时必须减小油泵排量 , 此时, 控制器就会通过减小控制比例电磁阀的电流来减小油泵的排量。通过检测手柄压力传感器 , 实现自动怠速及自动怠速解除功能；通过检测其它传感器 , 实现模拟量和开关量的显示和实现故障报警功能 。控 制 曲 线 图下一页 返 回
